Referenzprojekte
Homogene Lichtlinien und Lichtflächen in vielfältigen Produkten – entwickelt für führende deutsche Industrieunternehmen und Automobilhersteller.
Branchen & Anwendungen
Industrie 250+
Serienprojekte für führende deutsche Industrieunternehmen
LadeboxenBadarmaturenBedienelementeWandschalterLaderampenSpielzeugeMedizinprodukteu. v. m.Automotive 10+
Serienprojekte für deutsche OEM
InstrumententafelTürdekoreLadestandsanzeigeKennzeichenleuchteKopfstützenleuchteu. v. m.Was in jedem Projekt steckt
Helligkeitssimulation
Projekte gewinnen durch belastbare Helligkeitssimulationen.
Licht-Prototypen
Prototypen designen, messen und bewerten.

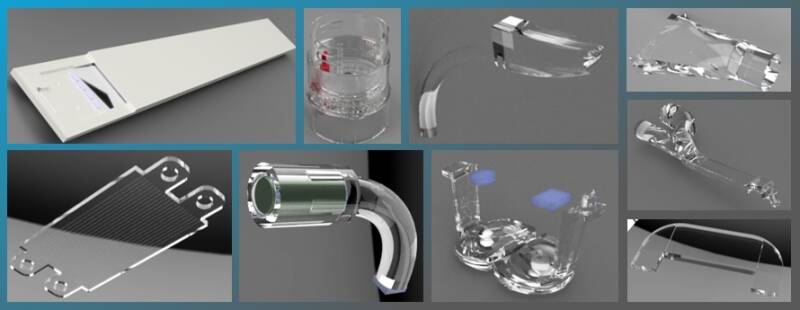

Lichtleitersysteme
Lichtleiter bauen, Auskoppelstrukturen optimieren und in Serie gehen.
Interdisziplinär
Mit allen Disziplinen arbeiten, um Fehlerbilder zu vermeiden.
Ergebnisse in Zahlen
Kennwerte aus realen Projekten.
Projektgeschichten
Projekte im Detail – vom ersten Lichtkonzept bis zur Serie. Kachel anklicken für die ganze Geschichte.
Spielzeug · toniesLichtring der Toniebox 2Story lesen ›
AutomotiveInnenraum-Lichtmodul ohne FleckenStory lesen ›
GebäudetechnikStatuslicht ohne StreulichtStory lesen ›
AutomotiveLadeanzeige: gleichmäßig statt fleckigStory lesen ›
AutomotiveRGB-Farbmischung im LichtleiterStory lesen ›
ConsumerTastensymbol doppelt so hellStory lesen ›
MedizinLichtleiterkopf für ein Dental-HandgerätStory lesen ›
LeuchtenFlächenlicht ohne LED-RasterStory lesen ›
MöbelLED-Band unter Glas: Punkte verschwindenStory lesen ›
GebäudetechnikRaumregler: Korona halbiertStory lesen ›
IndustrieAmbientelicht für ein GehäuseStory lesen ›
Der Lichtring der Toniebox 2
Die Toniebox 2 kommt ohne Bildschirm aus. Was sie gerade tut, zeigt ein leuchtender Ring – für Kinder intuitiv, für Eltern auf einen Blick lesbar. Meine Aufgabe: diesen Ring so auszulegen, dass er als gleichmäßige Lichtlinie erscheint, Farben sauber mischt und vom hellen Kinderzimmer bis zum Nachtlicht überzeugt.
Regler ziehen: vorher Schatten zwischen den LEDs (Perlschnur), nachher eine gleichmäßige Lichtlinie. (Illustration)
Ausgangslage: Licht als Sprache
Der Ring ist die zentrale Rückmeldung der Box. Er zeigt mit Farbe und Animation, in welchem Zustand sie ist:
Jeder Zustand muss sofort erkennbar sein – auch aus dem Augenwinkel, auch für ein dreijähriges Kind.
Die Herausforderung
- Lichtpunkte statt Linie: Ein schmaler Ring, gespeist von einzelnen LEDs – ohne gute Lichtführung sieht man jede LED als hellen Fleck.
- Farbmischung: Für den Regenbogen und die Statusfarben müssen RGB-Anteile gemischt ankommen, ohne Farbsäume.
- Streulicht: Kein Licht darf ins Gehäuse oder durch Fugen entweichen.
- Helligkeitsbereich: Tagsüber gut sichtbar, als Nachtlicht sanft und blendfrei.
- Serie: Das Ergebnis muss mit Bauteil- und LED-Toleranzen in großer Stückzahl funktionieren.
Vorgehen: erst simulieren, dann bauen
Mit Ansys SPEOS habe ich den Ring virtuell aufgebaut – mit LED-Rayfiles, Materialdaten und der echten Gehäusegeometrie. So ließen sich Varianten bewerten, bevor ein Werkzeug existierte:
- Anzahl und Position der LEDs
- Geometrie des Lichtleiters und Auskoppelstrukturen
- Diffusor und Materialwahl
- Abschottung gegen Streulicht
Ergebnis
Der Lichtring ging mit der Toniebox 2 in Serie – als gleichmäßig leuchtende, farbstarke Statusanzeige.
Kundenstimme von tonies folgt in Kürze.
Christian Wilmanns · VP Product Development, tonies
Innenraum-Lichtmodul ohne Flecken
Ein Lichtmodul im Fahrzeug-Innenraum mit geformter Lichtscheibe: Frontal sah es ordentlich aus, in der realen Einbaulage aber fleckig – mit Farbsäumen am Anfang des Lichtfensters.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Die Unterseite der Scheibe war per Laser aufgeraut, um das Licht auszukoppeln – ohne zusätzlichen Diffusor.
Die Herausforderung
- Homogenität frontal nur ca. 40 %
- In Einbaulage ein Helligkeitsverhältnis von 5 : 1
- Sichtbare Farbsäume am Lichtfensteranfang
Vorgehen
Ich habe Oberflächenrauigkeit und Volumendiffusion in Ansys SPEOS gegeneinander simuliert – frontal und in der echten Blickrichtung des Fahrers.
- Laserrauigkeit vs. Volumendiffusor
- Diffusorstärke und Materialdicke
- Bewertung in Einbaulage statt nur frontal
Ergebnis
Ein starker Volumendiffusor (1,5 mm) statt Oberflächenrauigkeit macht das Lichtbild gleichmäßig – ohne Farbprobleme.
Statuslicht ohne Streulicht
Ein Wandschalter mit hinterleuchteter Fläche und Status-LED: Das Backlight strahlte in den Statusbereich – der Status war bei Tag kaum noch zu erkennen.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Das Statuslicht soll 100–300 cd/m² erreichen. Im Statusbereich kamen aber schon 116 cd/m² Streulicht vom Backlight an.
Die Herausforderung
- Kontrast zwischen Status an und aus zu gering
- Licht wandert durch Lichtleiter und Gehäuse
- Lösung darf das Backlight nicht verdunkeln
Vorgehen
In der Simulation habe ich acht Varianten verglichen – von Beschichtung bis Materialwahl im Gehäuse.
- Schwarze Lackierung am Lichtleiter
- Diffusor- und Oberflächenwahl im Gehäuse
- Bewertung der Streulicht-Leuchtdichte je Variante
Ergebnis
Die Kombination aus Lackierung und angepasstem Gehäuse senkt das Streulicht deutlich – der Status ist wieder klar lesbar.
Ladeanzeige: gleichmäßig statt fleckig
Eine Ladeanzeige im Fahrzeug-Innenraum (RGB und Weiß): Der erste Datenstand leuchtete fleckig und körnig.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Min/Max-Leuchtdichte im ersten Stand: 185 zu 496 cd/m² – eine Gleichmäßigkeit von nur 37 %.
Die Herausforderung
- Sichtbare Helligkeitsflecken
- Mehrere Farben im selben Lichtleiter
- Realistische Material- und Oberflächendaten nötig
Vorgehen
Ich habe den inneren Lichtleiter neu ausgelegt und mit gemessenen Materialdaten gerechnet, damit die Simulation dem späteren Bauteil entspricht.
- Optimierter innerer Lichtleiter
- Gemessene BRDF-Materialdaten
- VDI-Rauigkeiten der Oberflächen
Ergebnis
Das Lichtbild ist gleichmäßig – zwei Lichtberichte in zehn Tagen bis zur Lösung.
RGB-Farbmischung im Lichtleiter
Eine RGB-LED speist einen Lichtleiter im Fahrzeug-Innenraum. Ohne Maßnahme sah man rote, grüne und blaue Flecken statt einer Mischfarbe.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Die drei LED-Chips sitzen nebeneinander – direkt dahinter trennen sich die Farben räumlich.
Die Herausforderung
- Farbflecken direkt sichtbar
- Wenig Bauraum für eine Mischstrecke
- Effizienz soll erhalten bleiben
Vorgehen
Ich habe Länge und Querschnitt einer Mischstrecke simuliert und den Farbort entlang des Lichtleiters ausgewertet.
- Mischstein mit Polygon-Querschnitt
- Länge der Mischstrecke
- Farbort- und Effizienz-Auswertung
Ergebnis
Nach 20 mm ist die Farbe örtlich gut gemischt – weißes Licht ohne Farbsäume, bei hoher Effizienz.
Tastensymbol doppelt so hell
Ein beleuchtetes Tastensymbol an einem Consumer-Produkt: Im Worst Case war es in heller Umgebung schlecht zu sehen.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Mit der kleinsten LED-Helligkeit (1 lm je LED) erreichte das Symbol nur ca. 300 cd/m².
Die Herausforderung
- Sichtbarkeit auch in heller Umgebung
- Homogenität des Symbols erhalten
- Keine stärkeren LEDs gewünscht
Vorgehen
Ich habe Diffusordicke, -länge und Material variiert und jeweils Helligkeit und Gleichmäßigkeit verglichen.
- Dünnerer, kürzerer Diffusor
- Alternatives, leichteres Diffusormaterial
- Worst-Case mit LED-Toleranzen
Ergebnis
Mit dünnerem Diffusor ist das Symbol doppelt so hell und auch bei Tageslicht gut sichtbar.
Lichtleiterkopf für ein Dental-Handgerät
Ein Dental-Handgerät mit wechselbarem Lichtleiterkopf soll blaues Licht gezielt auf eine Fläche bringen.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Der gerade Kopf ohne Spiegel lieferte nur einen schmalen Spot mit max. ca. 120 mW/cm² in 7 mm Abstand.
Die Herausforderung
- Licht effizient in den Kopf einkoppeln
- Große, gleichmäßige Lichtfläche
- Hohe Bestrahlungsstärke bei kleinem Bauraum
Vorgehen
Über mehrere Entwicklungsphasen habe ich Einkopplung, Kopfgeometrie und Auskoppelfläche simuliert und als STEP-Daten übergeben.
- Verchromte Auskoppelfläche
- Optimierte Kopfgeometrie
- Direkte Einkopplung ohne Vorsatzlinse (> 90 %)
Ergebnis
Ein Lichtfeld von 1,5 × 3 cm statt eines schmalen Spots – deutlich effizienter als der Stand der Technik.
Flächenlicht ohne LED-Raster
Eine LED-Matrix hinter einer Streuplatte sollte eine homogene Leuchtfläche ergeben – stattdessen war jede LED als Punkt sichtbar.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Mit 60°-LEDs zeichnete sich das LED-Raster deutlich auf der Fläche ab.
Die Herausforderung
- Homogene Fläche ohne Punktmuster
- Bauraum darf nicht wachsen
- Einfache, serientaugliche Lösung
Vorgehen
Ich habe Abstand (8, 10 und 12 cm) und Abstrahlwinkel der LEDs systematisch variiert.
- Abstand LED zu Streuplatte
- Abstrahlwinkel 60° vs. 120°
- Bewertung im Falschfarbenbild
Ergebnis
Der Wechsel auf 120°-LEDs ergibt eine homogene Fläche – bei gleichem Bauraum.
LED-Band unter Glas: Punkte verschwinden
Ein LED-Band unter einer Glasplatte in einem Möbel: Die einzelnen LEDs waren als grelle Punkte sichtbar.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Leuchtdichtespitzen über 150.000 cd/m² – das Licht war weder homogen noch angenehm.
Die Herausforderung
- LED-Punkte unsichtbar machen
- Blendung vermeiden
- Genug Helligkeit erhalten
Vorgehen
In sechs Simulationsständen habe ich Diffusordicke und Einbautiefe des LED-Bands variiert.
- Dickerer Diffusor (3–5 mm)
- LED-Band 5 mm tiefer gesetzt
- Homogene Variante mit ca. 300 cd/m²
Ergebnis
Die LED-Punkte sind nicht mehr sichtbar, und der Strom kann sogar reduziert werden.
Raumregler: Korona halbiert
Ein Raumregler mit hinterleuchteten Anzeigefeldern: Um jedes Symbol lag eine Streulicht-Korona über das ganze Feld.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Die Korona reichte von 140 bis 1.400 cd/m² und deckte das gesamte 20 × 20 mm große Feld ab.
Die Herausforderung
- Symbole sollen scharf wirken
- Kein Licht in Nachbarfelder
- Kleine Bauteile, wenig Spielraum
Vorgehen
Ich habe Scheibendicke, LED-Position und die Oberfläche des Drucks simuliert und verglichen.
- Dünnere Scheibe
- LED um 1 mm versetzt
- Glänzend weißer statt matter Druck
Ergebnis
Die Korona ist deutlich schwächer und nur noch halb so groß – die Anzeige wirkt klar.
Ambientelicht für ein Gehäuse
Ein Industriegehäuse sollte ein dezentes Ambientelicht bekommen – der erste unstrukturierte Lichtleiter war praktisch unsichtbar.
Regler ziehen: vorher und nachher (Illustration).
Ausgangslage
Ohne Struktur kam am Lichtleiter maximal 1 cd/m² an – als Ambientelicht nicht wahrnehmbar.
Die Herausforderung
- Ziel: 40–100 cd/m², dimmbar
- Klar begrenztes Lichtbild
- Einfache Fertigung im Spritzguss
Vorgehen
Ich habe sechs Lichtleitervarianten mit Prismen, Schrägen und VDI-Rauigkeiten simuliert.
- Prismen- und Schrägen-Varianten
- Schräge mit VDI-21-Fläche
- Lichtbild-Größe und Leuchtdichte bewertet
Ergebnis
Mit Schräge und VDI-21-Fläche ist das Ambientelicht deutlich sichtbar – das Ziel wird sicher erreicht.
