Lichtentwicklung: Der umfassende Leitfaden für professionelles Lichtdesign in Industrie und Automotive

Was ist Lichtentwicklung? Definition und Bedeutung für moderne Produkte

Lichtentwicklung beschreibt den systematischen Engineering-Prozess, bei dem Licht in Produkte und Geräte integriert wird – von der ersten Konzeptidee bis zur serienreifen Umsetzung. Dabei geht es längst nicht mehr nur um einfache Kontrollleuchten oder Statusanzeigen. Modernes Lichtdesign vereint Funktionalität, Ästhetik und technische Präzision zu einem Gesamterlebnis, das Produkte aufwertet und differenziert.
In einer Zeit, in der LED-Technologie immer leistungsfähiger und kompakter wird, eröffnen sich völlig neue Möglichkeiten für Licht im Produkt. Ob homogene Lichtlinien an einer Ladestation, ein farblich codierter LED-Ring an einem Consumer-Produkt oder die dezente Ambiente Beleuchtung im Fahrzeuginnenraum – professionelle Lichtentwicklung entscheidet darüber, ob ein Lichtkonzept in der Serie überzeugt oder scheitert.

Warum Lichtentwicklung unverzichtbar ist
 Licht hebt Produkte visuell vom Wettbewerb ab und schafft Wiedererkennungswert.Funktionale Orientierung: Statusanzeigen, Zustandsinformationen und Benutzerführung durch Licht. Emotionales Design: Lichtdesign erzeugt Wertigkeit und stärkt die Markenidentität. Qualitätssicherung: Nur ein strukturierter Entwicklungsprozess gewährleistet fehlerfreie Lichtbilder in der Serienproduktion.
Gerade Entwicklungsleiter und Konstrukteure stehen häufig vor der Herausforderung, Lichtfunktionen in bestehende Bauteilarchitekturen zu integrieren – oft mit begrenztem Bauraum und strengen Kostenanforderungen. Hier setzt die spezialisierte Lichtentwicklung an.

Der Prozess der Lichtentwicklung: Von der Idee zur Serie
Ein strukturierter Entwicklungsprozess ist das Rückgrat jeder erfolgreichen Lichtintegration. Die Phasen der Lichtentwicklung lassen sich in klar definierte Schritte gliedern:

1. Konzeptabsicherung und Anforderungsanalyse
Am Anfang steht die Frage: Welche Anforderungen muss das Lichtbild erfüllen? Hierbei werden Leuchtdichte-Zielwerte, Farbtemperaturen, Homogenitätskriterien und funktionale Anforderungen definiert. Bereits in dieser Phase kann eine erste Lichtsimulation die Machbarkeit prüfen und Risiken identifizieren – noch bevor ein einziges CAD-Modell entsteht.

Die Anforderung an das Lichtbild definiert das Lichtsystem, die Größe des Lichtfensters definiert den Lichtleiter. Diese Grundregel bestimmt die gesamte Auslegung.

2. CAD-Konstruktion des Lichtsystems
Auf Basis der Anforderungen wird das Lichtsystem konstruiert. Dazu gehören:
Lichtleiter-Geometrie: Form, Querschnitt, Krümmungsradien und Auskoppelstrukturen

LED-Positionierung: Abstand, Winkel und thermisches Management Optische Elemente: Diffusoren, Reflektoren und Haltestrukturen

Bauteilintegration: Spritzgussgerechte Gestaltung, Toleranzen und Montagekontexte

Die CAD-Konstruktion erfolgt in gängigen Systemen wie CATIA V5, NX, SolidWorks oder SpaceClaim – abgestimmt auf die Fertigungsverfahren des Kunden.

3. Lichtsimulation und Optimierung
Die Lichtsimulation ist das Herzstück der modernen Lichtentwicklung. Sie erlaubt eine vollständig virtuelle Bewertung und Optimierung des Lichtsystems, ohne physische Prototypen bauen zu müssen. Das spart Zeit, Kosten und vermeidet teure Iterationsschleifen in der Werkzeugfertigung.

4. Serienentwicklung und Fertigungsberatung
In der letzten Phase wird das Lichtkonzept für die Serienfertigung abgesichert. Toleranzanalysen, LED-Bin-Betrachtungen und fertigungstechnische Optimierungen stellen sicher, dass das Lichtbild auch unter realen Produktionsbedingungen konstant überzeugt.

Lichtsimulation : Virtuelle Bewertung ohne Prototypenbau
SPEOS hat sich als führendes Simulationstool in der Lichtentwicklung etabliert. Die Software ermöglicht eine photometrisch exakte Nachbildung des Lichttransports in komplexen optischen Systemen – von der LED-Quelle über den Lichtleiter bis zum sichtbaren Lichtbild.

Was die Lichtsimulation in der Lichtentwicklung leistet

Helligkeitssimulation: Leuchtdichte und Beleuchtungsstärke quantitativ bewerten

Homogenitätsanalyse: Spots, dunkle Stellen und Ungleichmäßigkeiten identifizieren

Farbsimulation: Farbsäume, deltaE-Abweichungen und Gelbstich vorhersagen

Toleranzbetrachtung: Einfluss von LED-Bin-Streuung und Positionstoleranzen analysieren

Auskoppelstruktur-Optimierung: Prismenbänder und Mikrostrukturen automatisiert verbessern

Fehlerbildanalyse: Streulicht, Reflexionen und unerwünschte Lichteffekte erkennen

Der zentrale Vorteil: „Wir simulieren, Sie produzieren." Durch die virtuelle Absicherung werden physische Prototypen überflüssig. Das verkürzt Entwicklungszyklen signifikant und senkt Projektrisiken.

Weitere Simulationstools
Neben SPEOS wird in der Branche auch LucidShape eingesetzt, insbesondere für automotive Außenbeleuchtung. Die Wahl des Tools hängt vom Anwendungsfall und der bestehenden Softwarelandschaft beim Kunden ab.

Lichtleiter: Das zentrale optische Element
Lichtleiter sind das Kernstück vieler Lichtsysteme. Sie transportieren das Licht von der LED-Quelle zum sichtbaren Lichtfenster und formen dabei das gewünschte Lichtbild. Die Auslegung des Lichtleiters bestimmt maßgeblich die Qualität der Lichtfunktion.

Typen von Lichtsystemen im Vergleich

Einteilige Lichtsysteme
Der Lichtleiter verbindet LED und Lichtfenster direkt. Vorteil: geringer Bauraum und niedrige Kosten. Nachteil: eingeschränkte Anwendung bei größeren Lichtflächen, da freiliegende Abschnitte Streulicht erzeugen können.

Zweiteilige Lichtsysteme
Lichtleiter plus Diffusor ermöglichen größere Lichtlinien und -flächen. Auskoppelstrukturen wie Prismenbänder oder Mikrostrukturierungen lenken das Licht gezielt aus dem Leiter. Herausforderung: Spotbildung und Effizienzverluste müssen durch Lichtsimulation optimiert werden.

Dreiteilige Lichtsysteme
Die Kombination aus Lichtleiter, Diffusor und weißem Halteteil bzw. Reflektor gilt als optimale Lösung. Der weiße Halter **erhöht die Helligkeit um circa 30 %** und verhindert Streulicht zuverlässig. Dieses System bietet die beste Homogenität und Lichtqualität.

Sonderverfahren: 2K-Lichtleiter im Spritzguss
Das 2K-Überspritzen von Lichtleitern ist eine etablierte Fertigungstechnik, erfordert jedoch besondere Aufmerksamkeit. An den überspritzten Flächen wird die **Totalreflexion gestört** – Licht wird teilweise reflektiert, transmittiert und absorbiert. Eine Lichtsimulation ist hier unerlässlich, um die Auswirkungen auf Effizienz und Homogenität vorherzusagen und das Design anzupassen.

Ambiente Beleuchtung im Automotive-Bereich
Die Ambiente Beleuchtung hat sich im Automotive Lichtdesign zum entscheidenden Differenzierungsmerkmal entwickelt. Fahrzeuginterieure werden durch gezielte Lichtinszenierung emotional aufgeladen und vermitteln Wertigkeit, Komfort und Markenidentität.

Indirekte vs. direkte Beleuchtung

Indirekte Ambiente Beleuchtung ist die vorherrschende Technik im Fahrzeuginnenraum. Das Lichtsystem leuchtet auf eine sichtbare Fläche – etwa in der Instrumententafel oder den Türdekoren –, während die Lichtquelle selbst verborgen bleibt. Diese Methode erzeugt weiche, homogene Lichtakzente ohne Blendung.

Direkte Beleuchtung nutzt sichtbare Lichtflächen mit Diffusoren als optischem Abschluss. Diffusoren homogenisieren das Lichtbild und verstecken die dahinterliegende Technik – ein Prinzip, das als „Hidden until lit" oder „Shy Tech" bekannt ist. Erst beim Einschalten der LED wird die Lichtfunktion sichtbar.

Leuchtdichte-Richtwerte für Ambiente Beleuchtung
Für die Auslegung der Ambiente Beleuchtung im Fahrzeug gelten folgende Orientierungswerte:
- **Dunkelheit (Nachtfahrt):** 0,1–10 cd/m²- **Dämmerung:** 10–50 cd/m²- **Bewölkter Tag:** 200–400 cd/m²- **Normales Tageslicht:** 400–600 cd/m²- **Leichte Sonneneinstrahlung:** 600–1.200 cd/m²- **Starke Sonneneinstrahlung:** > 3.500 cd/m²

Diese Werte verdeutlichen die enorme Dynamik, die ein Lichtsystem im Automotive-Bereich abdecken muss. Die Lichtsimulation mit SPEOS hilft, die Sichtbarkeit unter allen Bedingungen zu gewährleisten.

Farbmischung im Automotive Lichtdesign
Mehrfarbige LED-Lösungen sind im modernen Automotive Lichtdesign Standard. Für funktionale Zustandsanzeigen werden häufig Farbmischungen eingesetzt – etwa Rot und Grün zu Orange. Entscheidend sind dabei der Lichtleiterquerschnitt und die optische Weglänge. Als Faustformel gilt: Die Lichtfensterbreite sollte den Abstand zwischen LED und Lichtfenster nicht überschreiten. Bei unzureichender Mischstrecke entstehen unerwünschte Farbsäume – ein typisches Fehlerbild, das durch Lichtsimulation zuverlässig vermieden wird.

Häufige Fehler im Lichtbild und deren Vermeidung
Die Qualität eines Lichtbildes wird durch vier zentrale Kriterien bestimmt. Fehler in einem dieser Bereiche beeinträchtigen die wahrgenommene Produktqualität erheblich.

Die 4 Kriterien der Lichtqualität
1. Gleiche Farbe: Kein Regenbogeneffekt, keine Farbsäume, kein Gelbstich über die gesamte Lichtfläche.

2. Frontale Homogenität: Keine Spots, keine dunklen Stellen – gleichmäßige Helligkeitsverteilung.

3. Blickwinkelabhängige Homogenität: Das Lichtbild darf sich aus verschiedenen Betrachtungswinkeln nicht signifikant verändern.

4. Helligkeitsniveau: Ausreichende Leuchtdichte für alle Umgebungsbedingungen.

Typische Fehlerbilder und Ursachen

Spotbildung: Unzureichende Diffusion oder falsche Auskoppelstrukturen | Optimierung der Prismenband-Verteilung per Simulation

Streulicht: Freiliegende Lichtleiter-Abschnitte ohne Abdeckung | Dreiteiliges System mit Reflektor/Halter einsetzen

Farbsäume: Zu kurze Mischstrecke bei mehrfarbigen LEDs | Lichtleiterquerschnitt und Weglänge anpassen

 Gelbstich: Lange Kunststoff-Lichtleiter mit Materialabsorption | Materialwahl optimieren, Weglänge reduzieren

Helligkeitsunterschiede: LED-Bin-Toleranzen (bis zu 100 % Abweichung) | Bin-Einschränkung spezifizieren, simulativ absichern

Positionsabweichungen: Montagetoleranzen verschieben das Lichtbild Toleranzanalyse in SPEOS durchführen

Die konsequente Anwendung von Lichtsimulationen in jeder Entwicklungsphase ist der effektivste Weg, Fehler im Lichtbild frühzeitig zu erkennen und zu vermeiden.

Anwendungsbereiche: Wo professionelle Lichtentwicklung den Unterschied macht

Industrieprodukte: Die Bandbreite der Lichtanwendungen in der Industrie ist enorm. Professionelle Lichtentwicklung findet sich in:

Ladeboxen und E-Mobility: Infrastruktur Statusanzeigen und Markenbeleuchtung

Badarmaturen und Sanitärprodukte

Temperaturfeedback und Designbeleuchtung

Bedienelemente und Wandschalter

Funktionsbeleuchtung und Orientierung

Consumer-Elektronik

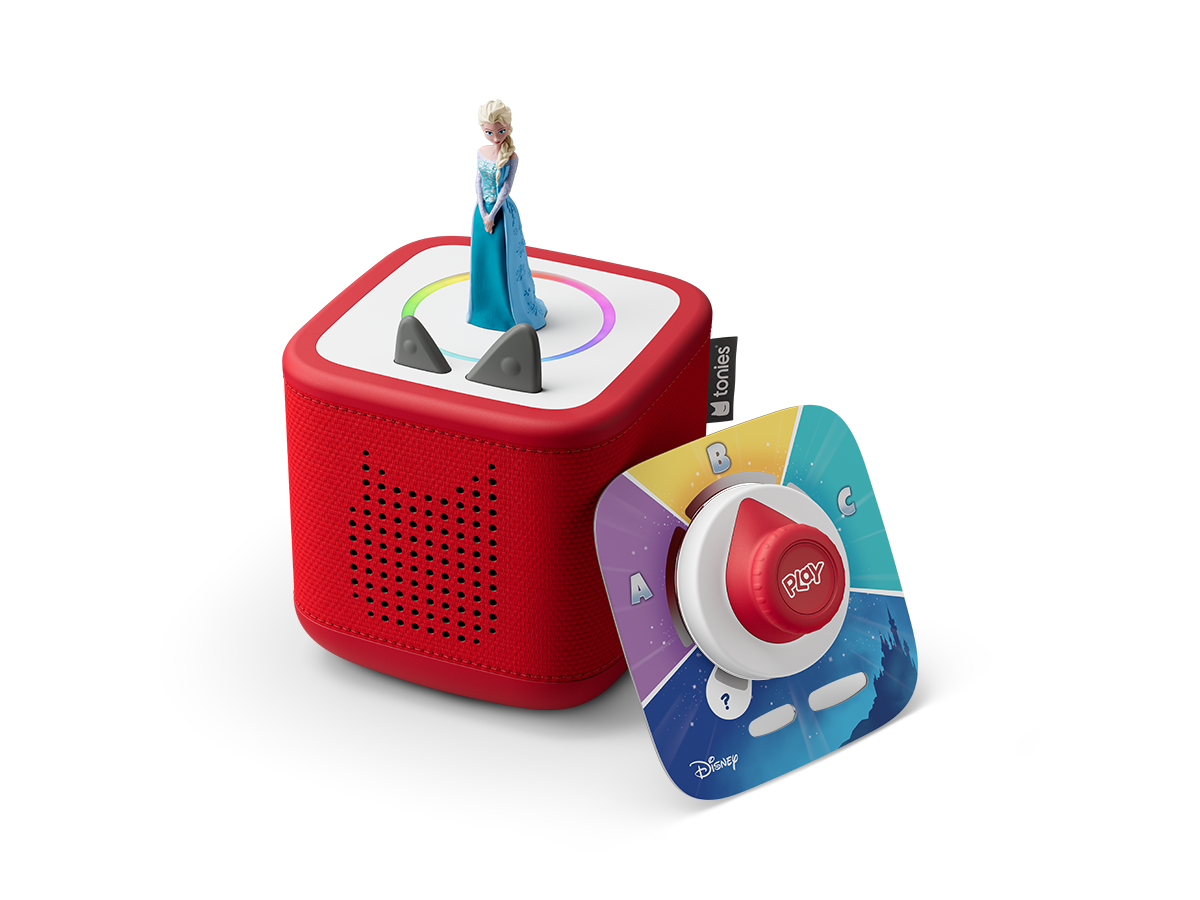

LED-Ringe, Statusanzeigen, Designakzente (z. B. Toniebox 2)

Medizinprodukte

normkonforme Anzeigen und Statusbeleuchtung

Spielwaren Farbcodierte Lichteffekte und interaktive Beleuchtung

Automotive

Im Automotive Lichtdesign umfasst die Entwicklung:

Instrumententafel-Beleuchtung:  Ambiente Lichtlinien und funktionale Anzeigen

Türdekor-Beleuchtung: Individuelle Lichtszenarien und Farbwechsel

Ladestandsanzeigen: Statusvisualisierung für Elektrofahrzeuge

Kennzeichenleuchten Normgerechte Ausleuchtung

Kopfstützenbeleuchtung

Leselampen und Ambiente Funktionen

In beiden Branchen gilt: Die Zusammenarbeit von Elektronikentwicklern, CAD-Konstrukteuren und spezialisierten Lichtentwicklern ist der Schlüssel zu überzeugenden Ergebnissen.

Best Practices für professionelle Lichtentwicklung

1. Früh simulieren, spät investieren
Setzen Sie Lichtsimulation bereits in der Konzeptphase ein – nicht erst bei der Serienentwicklung. Frühzeitige SPEOS-Simulationen identifizieren Risiken, bevor teure Werkzeuge gefertigt werden.

2. Das Lichtsystem als Ganzes betrachten
Ein Lichtleiter allein macht noch kein gutes Lichtbild. LED, Lichtleiter, Diffusor, Reflektor und Gehäuse bilden ein System. Jede Komponente beeinflusst das Ergebnis.

3. Toleranzen einplanen
LED-Bin-Streuungen, Positionstoleranzen und Materialschwankungen müssen von Anfang an berücksichtigt werden. Die Lichtsimulation macht diese Einflüsse sichtbar und bewertbar.

4. Fertigungsgerecht konstruieren
Ein optisch perfektes Design, das nicht spritzgussfähig ist, hilft niemandem. Serientaugliche Lichtentwicklung berücksichtigt Entformungsschrägen, Angusssysteme und Werkzeugteilung.

5. Interdisziplinär arbeiten
Erfolgreiche Lichtentwicklung erfordert die enge Abstimmung zwischen Optik, Elektronik, Konstruktion und Fertigung. Nur ein integrierter Ansatz führt zu robusten Lichtlösungen.

Vorteile professioneller Lichtentwicklung im Überblick

Kostenreduktion: Virtuelle Lichtsimulation ersetzt physische Prototypen

Zeitersparnis: Kürzere Entwicklungszyklen durch digitale Absicherung

Qualitätssicherung: Fehler im Lichtbild werden vor der Werkzeugfertigung erkannt

Serienrobustheit: Toleranzanalysen sichern konstante Qualität in der Produktion

Designfreiheit:  Komplexe Lichtbilder werden realisierbar und bewertbar

Wettbewerbsvorteil:  Differenzierung durch hochwertiges Lichtdesign und Ambiente Beleuchtung

Fazit: Lichtentwicklung als strategischer Erfolgsfaktor
Professionelle Lichtentwicklung ist mehr als die Auswahl einer LED und das Design eines Lichtleiters. Sie ist ein ganzheitlicher Engineering-Prozess, der Lichtsimulation, CAD-Konstruktion und Serien-Know-how vereint. Wer in der Industrie oder im Automotive-Bereich überzeugende Lichtlösungen realisieren will, benötigt Expertise in Optik, Materialwissenschaft und Fertigungstechnik – idealerweise aus einer Hand.
Die Lichtsimulation mit SPEOS hat dabei die Spielregeln verändert: Individuelle Lichtleiter und komplexe Lichtsysteme lassen sich heute vollständig virtuell bewerten und optimieren – schneller, kostengünstiger und risikoärmer als je zuvor.
